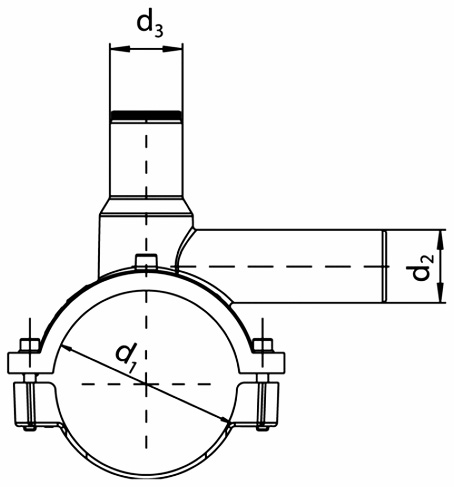

Седловой отвод или арматура для врезки под давлением германской фирмы FRIATEC служит для врезки в действующие трубопроводы с давлением 10 бар (газ) и 16 бар (вода) без утечек и без образования стружки. Имеет интегрированную фрезу с верхним и нижним упором, перемещающуюся по металлической гильзе. Седелка на трубу FRIATEC имеет открытый нагревательный элемент для оптимальной теплопередачи. Заглушки-пробки имеют внутреннее уплотняющее кольцо. Длина выходного патрубка расчитана на 2 сварки.
| d1 | d2 | d3 | m |
|---|---|---|---|
| 40 | 20 | 32 | 0.300 |
| 50 | 25 | 40 | 0.420 |
| 50 | 32 | 40 | 0.440 |
| 63 | 20 | 40 | 0.500 |
| 63 | 25 | 40 | 0.500 |
| 63 | 32 | 40 | 0.510 |
| 63 | 40 | 40 | 0.530 |
| 63 | 63 | 50 | 1.018 |
| 75 | 40 | 40 | 0.650 |
| 90 | 32 | 50 | 1.050 |
| 90 | 50 | 50 | 1.110 |
| 90 | 63 | 50 | 1.230 |
| 110 | 32 | 50 | 1.300 |
| 110 | 50 | 50 | 1.360 |
| 110 | 63 | 50 | 1.510 |
| 125 | 32 | 50 | 1.460 |
| 125 | 50 | 50 | 1.520 |
| 125 | 63 | 50 | 1.620 |
| 140 | 50 | 50 | 1.500 |
| 160 | 32 | 50 | 1.880 |
| 160 | 50 | 50 | 1.940 |
| 160 | 63 | 50 | 2.030 |
| 180 | 32 | 50 | 1.860 |
| 180 | 50 | 50 | 1.920 |
| 180 | 63 | 50 | 1.960 |
| 200 | 32 | 50 | 1.830 |
| 200 | 50 | 50 | 1.800 |
| 200 | 63 | 50 | 1.880 |
| 225 | 32 | 50 | 1.860 |
| 225 | 50 | 50 | 2.040 |
| 225 | 63 | 50 | 2.040 |

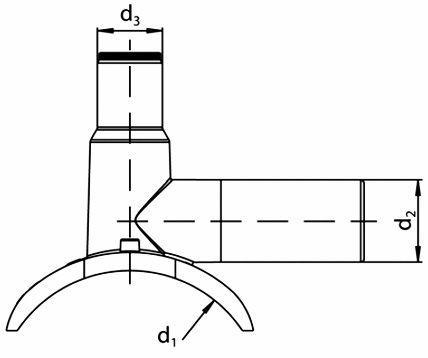

Арматура Frialen DAA-TL для врезки под давлением типа Top-Loading
Применяется для адаптации ко всем диаметрам труб в заданной области. Служит для врезки в действующие трубопроводы с давлением до 10 бар (газ) и 16 бар (вода) без утечек и без образования стружки. Имеет интегрированную фрезу с верхним и нижним упором, перемещающуюся по металлической гильзе. Открытый нагревательный элемент для оптимальной теплопередачи. Заглушки-пробки имеют внутреннее уплотняющее кольцо. Надстройка врезного приспособления завариваемая (см. K). Перед врезкой возможно испытание под давлением трубопровода-отвода со стороны арматуры с применением адаптера. Длина выходного патрубка рассчитана на две сварки.
| d1 | d2 | d3 | m |
|---|---|---|---|
| 250‑315 (400) | 63 | 50 | 1.420 |
